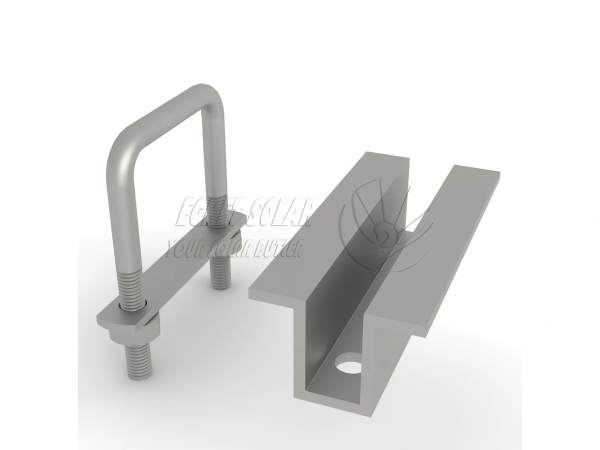

ڈوئل یو بولٹ سولر مڈ کلیمپ

ایگریٹ ڈوئل یو بولٹ سولر مڈ کلیمپ کا استعمال دونوں اطراف کے سولر پینلز کو دو ملحقہ سولر فوٹوولٹک پینلز کے درمیان درمیانی پوزیشن پر ٹھیک کرنے کے لیے کیا جاتا ہے۔ عام سولر مڈ کلیمپ کے برعکس اوراختتام کلیمپ، کلیمپ باڈی لمبا، 80-100 ملی میٹر ہے، جس کے نتیجے میں زیادہ طاقت کی تقسیم ہوتی ہے اور فوٹو وولٹک ایلومینیم فریم کو نچوڑنے اور کھرچنے سے روکنے کے لیے ایک بفر ڈھانچہ بنتا ہے۔

مصنوعات کی معیاری لمبائی 80-100 ملی میٹر پر محیط ہے، اور دیگر اپنی مرضی کی لمبائی قبول کی جاتی ہے۔ یہ مارکیٹ میں مرکزی دھارے کے 30/35/40 ملی میٹر فوٹوولٹک ماڈیول کی موٹائی کے ساتھ مطابقت رکھتا ہے۔ U-shaped کی اونچائی کو مربع سٹیل کے مین بیم کی مختلف خصوصیات سے ملنے کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

پروڈکٹ کے پیرامیٹرز

حسب ضرورت ہدایات

ایلومینیم کلیمپ کی لمبائی کا اختیار: 80 ملی میٹر سے 120 ملی میٹر

مناسب پی وی پینل فریم اونچائی: 30 سے ​​40 ملی میٹر

U-بولٹ کھولنے کی چوڑائی (مستطیل ٹیوب مین بیم کے لیے موزوں): 40/60/80/100 ملی میٹر، 40×60، 50×80، 50×100، وغیرہ کے لیے موزوں۔ مستطیل بریکٹ

یو بولٹ پی وی فاسٹنر قطر: عام طور پر M8 اور M6

اگر بریکٹ ریل گول ٹیوب ہے ， U کے سائز کا گول بولٹ استعمال کر سکتا ہے۔ U کے سائز کا سٹیل استعمال کیا جاتا ہے تو، استعمال کر سکتے ہیںپلاسٹک نٹ کے ساتھ سولر مڈ کلیمپ .

شامل اجزاء

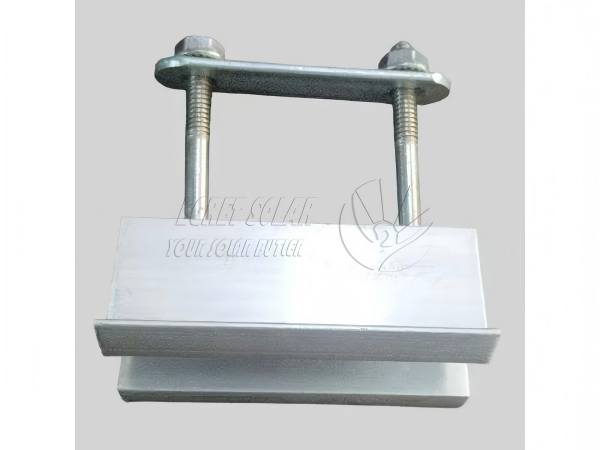

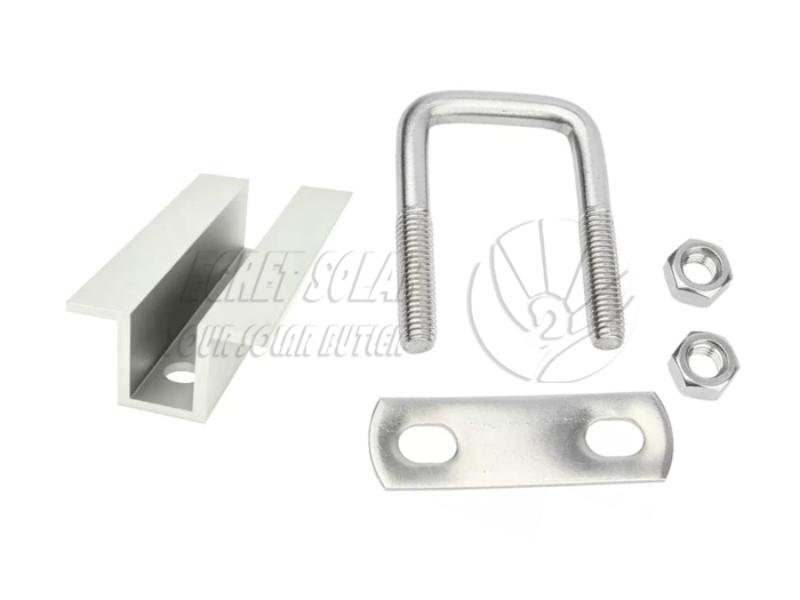

U-bolt pv کلیمپ کا مکمل سیٹ ایک سیٹ کے طور پر بھیج دیا جاتا ہے، لوازمات کی الگ سے خریداری کی ضرورت نہیں ہے۔ مکمل سیٹ مندرجہ ذیل پر مشتمل ہے:

1. ایلومینیم مڈ کلیمپ *1

(Al6005-T5 ایلومینیم کھوٹ ایکسٹروڈڈ پروفائل، انوڈائزڈ سطح

2. ایلومینیم لمبی پلیٹ*1

(اسی مواد کا ایلومینیم کلیمپ)

3.U-bolt *1:

(Q235 اسٹیل ہاٹ ڈِپ جستی، مکمل طور پر جھکا ہوا، مورچا پروف اور موسم مزاحم)

4. فلیٹ واشر *2

(ہاٹ ڈِپ جستی معیاری فاسٹنر، اینٹی لوزنگ اور اینٹی سلپ）

5. فلینج گری دار میوے یا بیرونی ہیکس گری دار میوے *2

یو سولر مڈ کلیمپ کی خصوصیات

متوازن تناؤ کی تقسیم، پینل کے پھسلن کو روکنا

ایلومینیم کلیمپ اور سولر پینل فریم اور ریل کے درمیان بڑا مشترکہ رقبہ عام مڈ کلیمپ کے مقابلے میں کشیدگی کی تقسیم کو یقینی بناتا ہے، تیز ہواؤں اور درجہ حرارت کے اتار چڑھاو کے تحت پینل کی نقل مکانی کو روکتا ہے۔

طویل مدتی بیرونی سنکنرن مزاحمت

ڈبل لیئر سولر ماؤنٹنگ کلیمپ UV شعاعوں، بارش اور تیزاب/الکالی سنکنرن کے خلاف مزاحمت کرتا ہے۔ U-بولٹ ہاٹ ڈِپ گیلوانائزڈ ہوتے ہیں، جو کہ 15 سال تک زنگ سے پاک آپریشن کو یقینی بناتے ہیں یہاں تک کہ زیادہ نمک کے اسپرے والے ساحلی علاقوں اور بارش والے جنوبی علاقوں میں، جو کہ مختلف سخت بیرونی ماحول کے لیے موزوں ہیں۔

عظیم بعد فروخت سروس

ہماری پروڈکٹس میں اعلیٰ معیار کا سٹیل بیس میٹریل استعمال ہوتا ہے اور اس میں 65µm جستی پرت ہوتی ہے، جو 25 سال کی سروس لائف اور 12 سال کی وارنٹی فراہم کرتی ہے۔

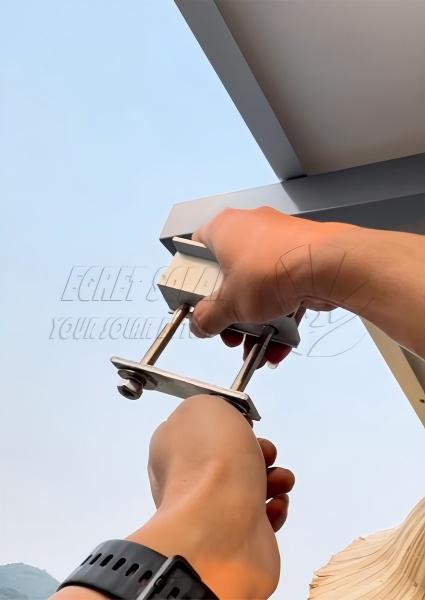

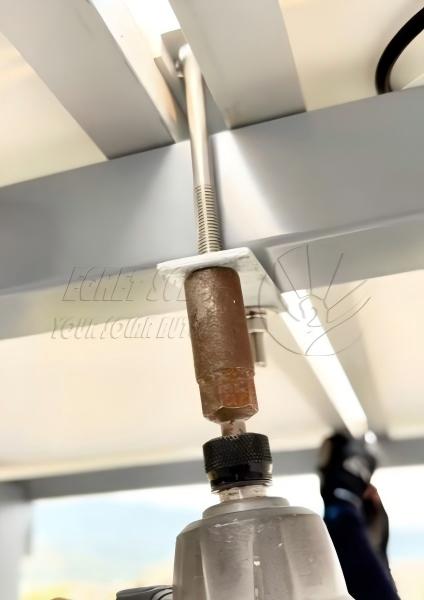

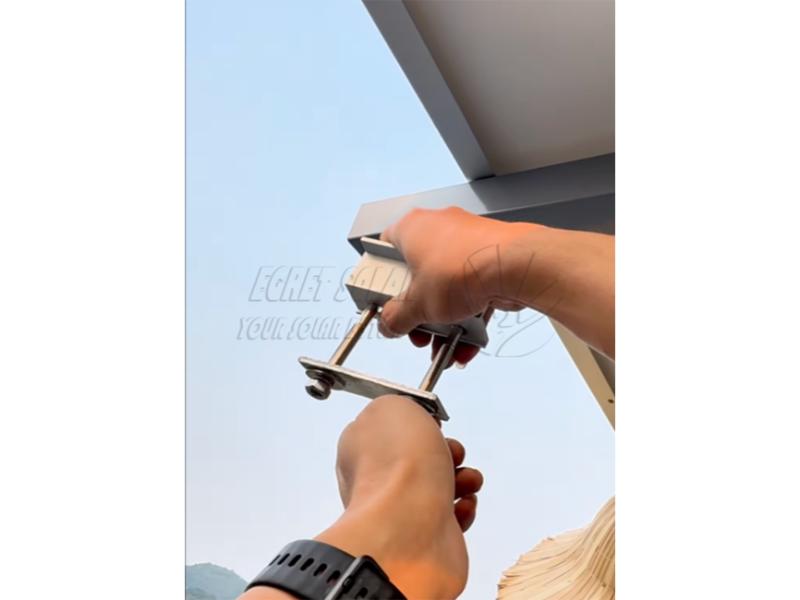

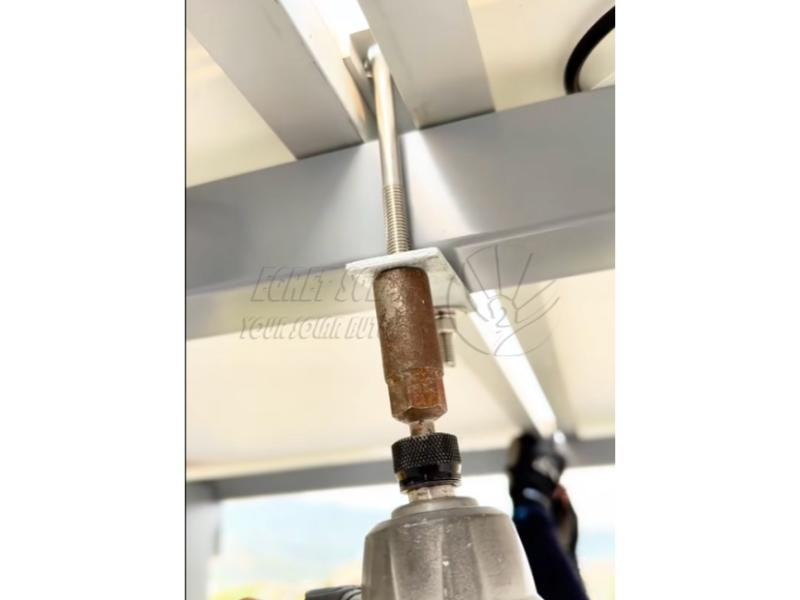

                                                                   ماریشس کے ایک صارف کے ذریعہ فراہم کردہ تنصیب کی تصویر

اکثر پوچھے گئے سوالات

Q1. یو بولٹ کس مربع ٹیوب بیم پر لاک کر سکتا ہے؟

A1۔ معیاری U-بولٹ مستطیل جستی/ZAM سٹیل مربع بیم کے فٹ ہوتے ہیں۔ اگر آپ کا بریکٹ خاص چوڑائی/موٹائی بیم استعمال کرتا ہے، تو ہم آپ کی ڈرائنگ کے مطابق U-bolt کی اونچائی اور افتتاحی چوڑائی کو اپنی مرضی کے مطابق بنا سکتے ہیں۔

Q2. کیا یہ کلیمپ سمندر کے قریب زیادہ نمکین سپرے والے علاقوں میں استعمال کیا جا سکتا ہے؟

A2: ہاں۔ سولر یو مڈ کلیمپ UV مزاحم اور تیزابی بارش سے بچنے والا ہے۔ ہاٹ ڈِپ گیلوانائزڈ فاسٹنر 500 گھنٹے کا نمک سپرے ٹیسٹ پاس کرتے ہیں۔ انتہائی سنکنرن ماحول جیسے جزائر کے لیے، زنک-ایلومینیم-میگنیشیم بولٹ کو اپ گریڈ کیا جا سکتا ہے، جس کی آؤٹ ڈور سروس لائف 20 سال سے زیادہ ہے۔

Q3: اگر تنصیب کا ماحول سخت ہے، کیا کوئی تجویز کردہ گراؤنڈ سسٹم ہے جو اس مڈ کلیمپ کے مطابق ڈھال لیا جا سکتا ہے؟

A: ہم اعلی طاقت والے زم مربع ٹیوب سسٹم کے استعمال کی تجویز کرتے ہیں، جو یورپ میں بھاری برف اور ہوا والے علاقوں کے لیے موزوں ہے۔ کوئی ویلڈنگ کی ضرورت نہیں ہے، کنکشن اور فکسشن براہ راست بولٹ کے ساتھ کیا جاتا ہے، تنصیب کو آسان بناتا ہے.
