ایسٹ ویسٹ بیلسٹ شمسی بڑھتے ہوئے نظام کو کیسے انسٹال کریں؟

[تنصیب سے پہلے تیاری]

انسٹالیشن سے پہلے آپ کو تیار کرنے کی ضرورت والی اشیاء کی ایک فہرست یہ ہے:

ٹولز:

سکریو ڈرایور: پیچ کو مضبوطی سے سخت کرنے کے لئے استعمال کیا جاتا ہے۔

پیمائش ٹیپ: بریکٹ کو یقینی بنانے کے لئے استعمال کیا جاتا ہے کہ بریکٹ صحیح پوزیشن میں ہے۔

سطح: بریکٹ کی تصدیق کے لئے استعمال کیا جاتا ہے افقی طور پر انسٹال کیا جاتا ہے۔

ہمارے شمسی غنڈہ گردی کے نظام میں درج ذیل لوازمات شامل ہیں:

پہلے سے جمع شدہ تپائی سپورٹ 、 ریل اور ریل اسپلائس 、مڈ کلیمپاور اختتام کلیمپ 、 ریل کلیمپ 、 گراؤنڈنگ کلپ اورگراؤنڈنگ لگ、 گٹی ٹرے 、 ایم 8*60 ہیکس بولٹ اور ایم 8 فلانج نٹ۔ واضح رہے کہ آپ کو خود سیمنٹ بلاکس فراہم کرنے کی ضرورت ہے۔

پہلے سے جمع تپائی کی حمایت

ریل اور ریل اسپلائس

درمیانی کلیمپ اور اینڈ کلیمپ

ریل کلیمپ

گراؤنڈنگ کلپ اور گراؤنڈنگ لگام

گٹی ٹرے

[مرحلہ 1]

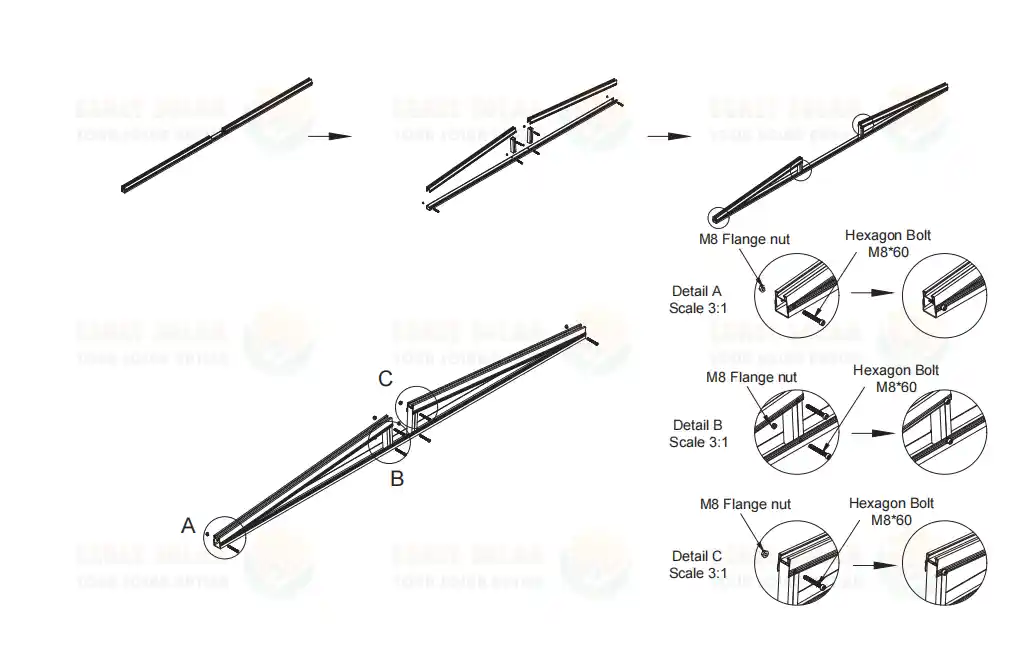

پہلے سے جمع شدہ بریکٹ کو کھولیں اور ایم 8*60 ہیکس بولٹ اور ایم 8 فلانج گری دار میوے کو پوائنٹس اے ، بی ، اور سی پر انسٹال کریں جس میں تپائی بریکٹ کو محفوظ بنانے کے لئے نیچے آریھ میں نشان لگا دیا گیا ہے۔

[مرحلہ 2]

ڈرائنگ کے مطابق ، شمسی فلیٹ چھت میں بڑھتے ہوئے نظام میں پہلے سے جمع شدہ تپائی کی حمایت کا اہتمام 2500 ملی میٹر کے وقفوں پر کیا گیا ہے۔

[مرحلہ 3]

اس کے نتیجے میں پہلے سے جمع شدہ تپائی کی حمایت میں گٹی ٹرے کو رکھیں ، اور دونوں گٹی ٹرے کے مابین وقفہ کاری تقریبا 12 1275 ملی میٹر ہے ، جیسا کہ اعداد و شمار میں دکھایا گیا ہے۔

[مرحلہ 4]

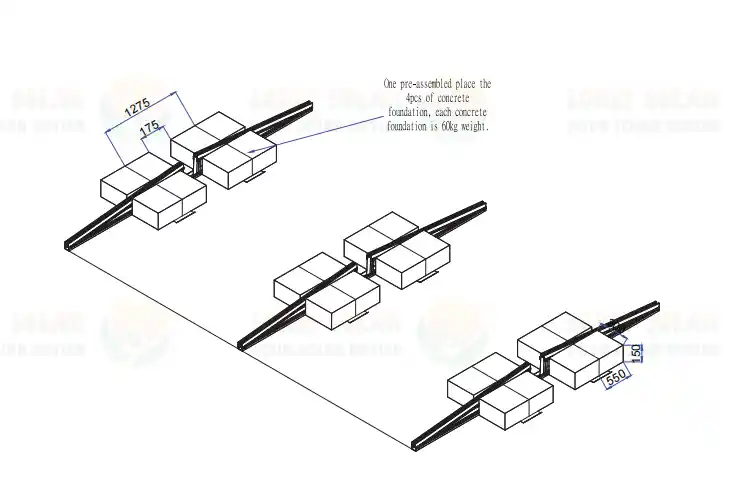

گٹی ٹرے پر کنکریٹ بلاک رکھیں۔ واضح رہے کہ ایک پہلے سے جمع شدہ تپائی کی حمایت کو چار کنکریٹ بلاکس کے ذریعہ تعاون کرنے کی ضرورت ہے ، اور ہر کنکریٹ بلاک کا وزن کم از کم 60 کلوگرام ہونا چاہئے۔ کنکریٹ فلیٹ چھت کے گٹی سولر شمسی بڑھتے ہوئے نظام میں سیمنٹ بلاکس کے طول و عرض اور جگہ کا تعین مندرجہ ذیل اعداد و شمار میں دکھایا گیا ہے۔

[مرحلہ 5]

مندرجہ بالا انسٹالیشن اقدامات مکمل ہونے کے بعد پہلے سے جمع شدہ تپائی سپورٹ ، گٹی ٹرے ، اور کنکریٹ بلاک کا ایک اعلی نظارہ ہے۔

[مرحلہ 6]

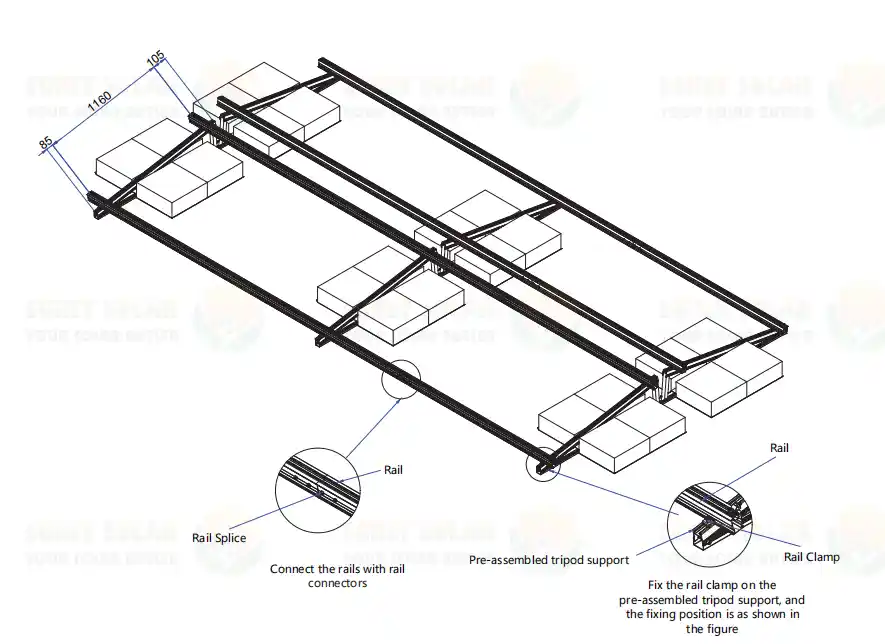

ریل کے اسپلائس کا استعمال کرتے ہوئے ریلوں کو مربوط کریں اور ریل کلیمپ کو پہلے سے جمع شدہ تپوڈ بریکٹ سے ٹھیک کریں ، جیسا کہ اعداد و شمار میں دکھایا گیا ہے۔

[مرحلہ 7]

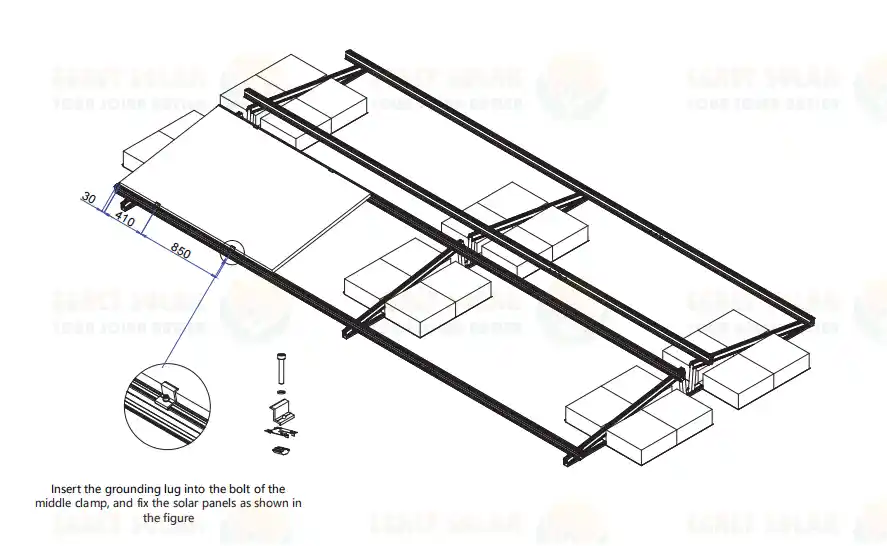

شمسی پینل کو ریل پر رکھیں اور مڈ کلیمپ کے بولٹ میں گراؤنڈنگ کلپ داخل کریں ، جیسا کہ اعداد و شمار میں دکھایا گیا ہے۔

[مرحلہ 8]

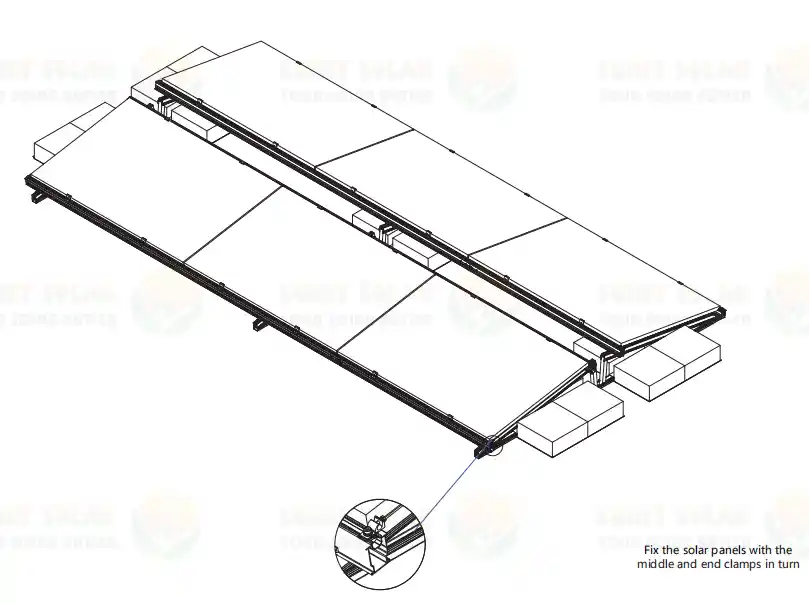

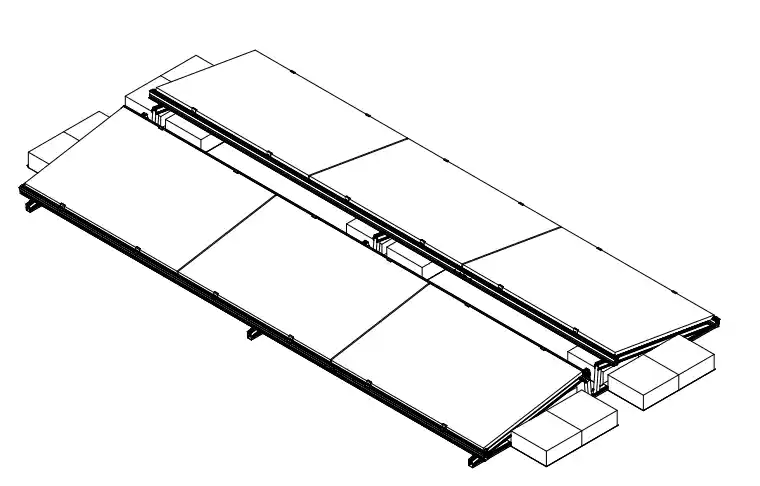

شمسی پینل کو ترتیب میں رکھیں ، اور پھر ان کو محفوظ بنانے کے لئے مڈ کلیمپ اور اینڈ کلیمپ انسٹال کریں۔ جیسا کہ اعداد و شمار میں دکھایا گیا ہے۔ اس سے پورے مشرقی مغرب کے شمسی بیلسٹڈ بڑھتے ہوئے نظام کی تنصیب مکمل ہوتی ہے۔

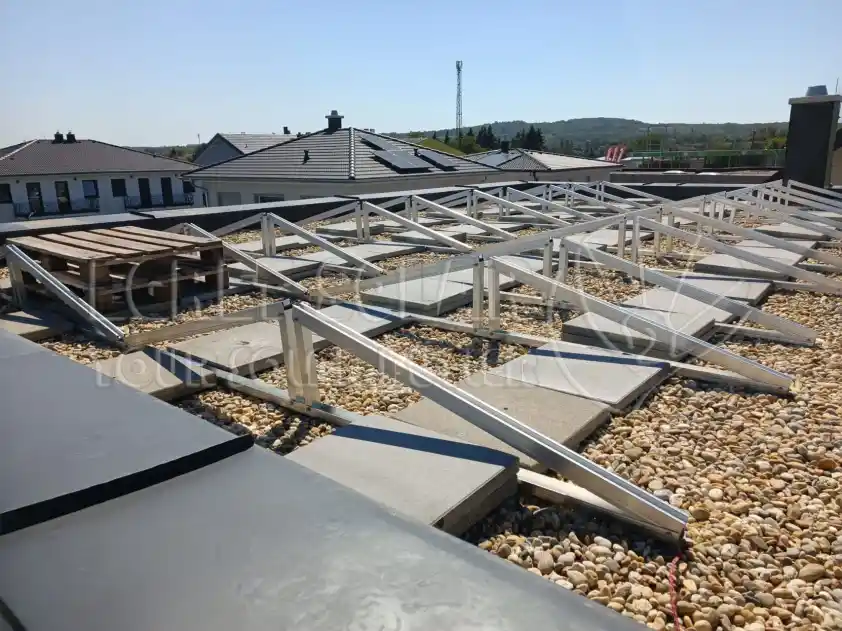

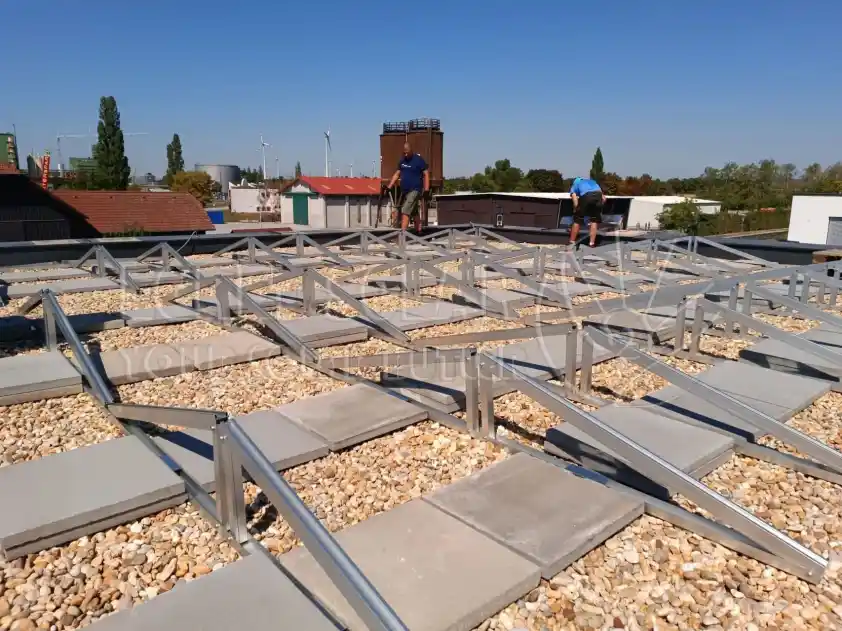

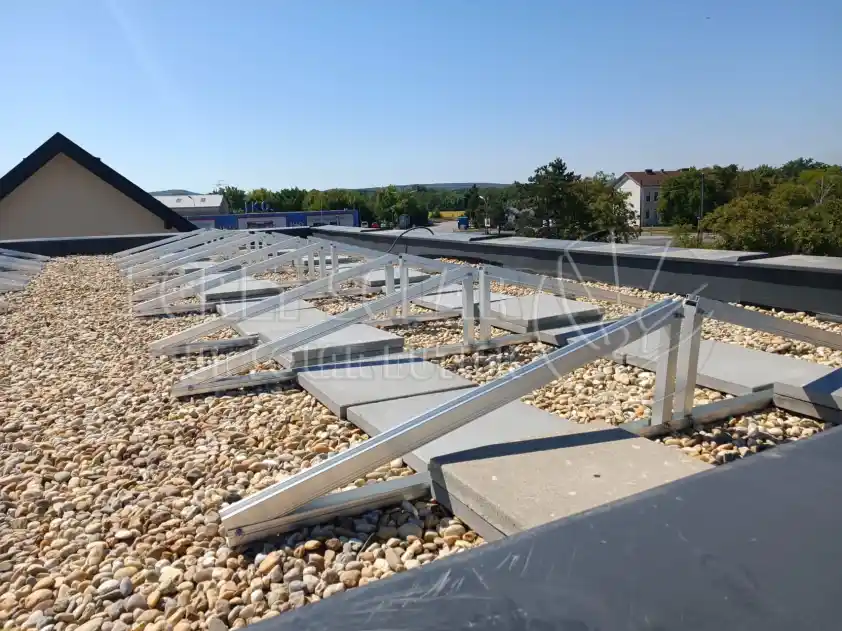

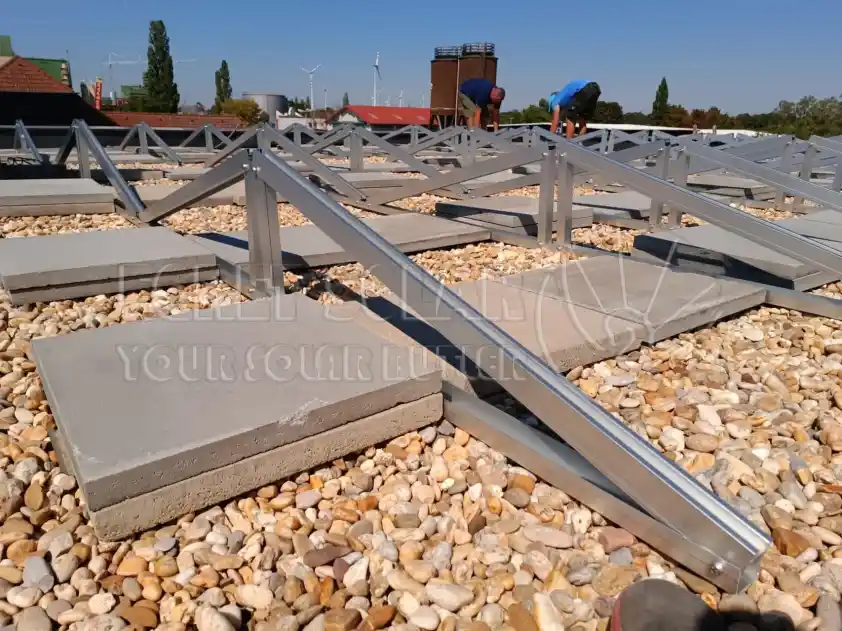

[تنصیب کی مثال]
