فوٹو وولٹک ٹائل چھت پر چڑھنے والی کٹ

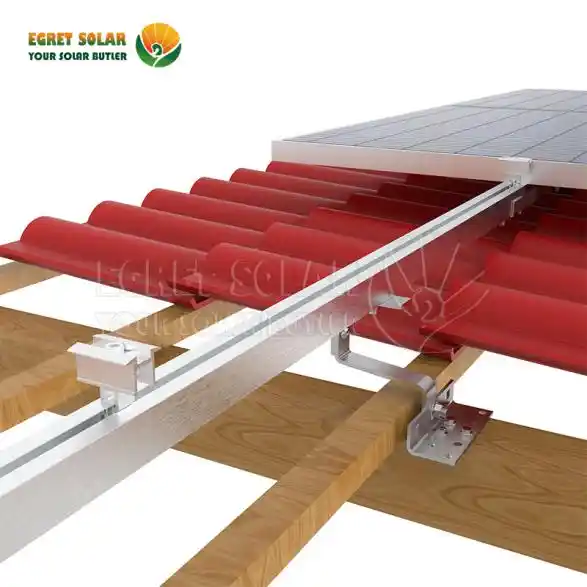

فوٹو وولٹائک ٹائل روف ماؤنٹنگ کٹ ایک مکمل فوٹو وولٹک ماؤنٹنگ سسٹم ہے، جو Xiamen Egret Solar New Energy Technology Co., Ltd کی طرف سے فراہم کیا گیا ہے تاکہ سیرامک ​​ٹائل (مٹی کے ٹائل) کی چھتوں پر سولر پینلز کو محفوظ اور مستحکم طریقے سے نصب کیا جا سکے۔ یہ ساختی نظام چھت کے کانٹے، ایلومینیم ریل، اور تیز کلیمپ ڈیزائن کا استعمال کرتا ہے۔ یہ کی طرف سے چھت purlins پر mountsسایڈست سٹینلیس سٹیل کی چھت کے ہکس، پھر PV پینلز کو ایلومینیم الائے ریلوں پر لے جاتا ہے، آخر میں، انہیں مضبوطی سے محفوظ کرنے کے لیے وسط اور آخر کلیمپ کا استعمال کرتے ہوئے۔ پورا نظام ایک سادہ ڈھانچہ اور ہموار اجزاء کا حامل ہے، جو تنصیب اور ساختی استحکام دونوں میں آسانی فراہم کرتا ہے۔

تفصیلات

جزو

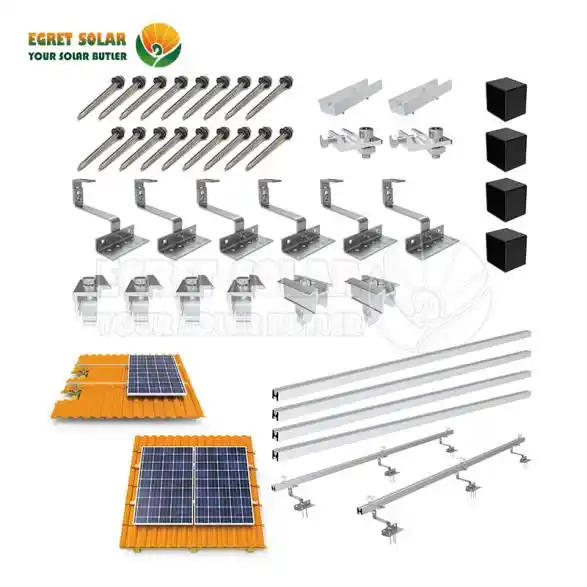

Egret Solar کا 2x PV ماؤنٹنگ سسٹم سیٹ، جو چھت پر دو سولر پینلز کی تنصیب کے لیے ڈیزائن کیا گیا ہے، اس میں درج ذیل اجزاء شامل ہیں۔

1. چار ٹکڑاایلومینیم سولر ریلز 40x40mm. انوڈائزڈ سطح کے ساتھ اعلی طاقت والے AL6005-T5 ایلومینیم مرکب سے بنا، سطح کی آکسائڈ فلم کی موٹائی 10 µm کے ساتھ، یہ بہترین سنکنرن مزاحمت اور ہلکے وزن کی خصوصیات فراہم کرتا ہے۔ فوٹو وولٹک ماڈیولز کو سپورٹ کرنے کے لیے ریلوں کو نٹ کے ذریعے ہکس سے محفوظ کیا جاتا ہے۔ منفرد کراس سیکشنل ڈیزائن گری دار میوے کو ریلوں کے اوپر یا اوپر کسی بھی پوزیشن سے مشغول ہونے کی اجازت دیتا ہے۔ جو تنصیب کو لچکدار اور آسان بناتا ہے۔

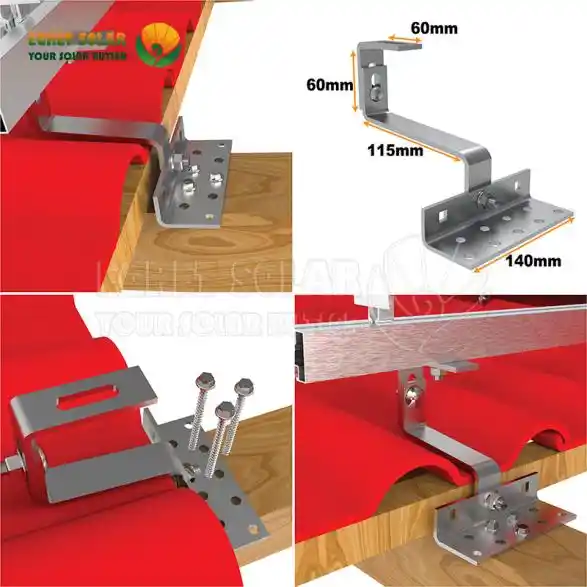

2. چھ ٹکڑا سایڈست چھت کے ہکس۔ SUS304 سٹینلیس سٹیل سے بنی، وہ اعلی طاقت اور سنکنرن مزاحمت پیش کرتے ہیں۔ ہکس کو سیلف ٹیپنگ اسکرو کے ذریعے چھت کے شہتیروں پر لگایا جاتا ہے۔ ایڈجسٹ ایبل ہکس افقی اور عمودی ایڈجسٹمنٹ کی حمایت کرتے ہیں، مختلف ٹائل کی اقسام اور چھت کی ناہمواری کو لچکدار طریقے سے ڈھالنے کے لیے۔

3. 2 پی سیز ریل کنیکٹر۔ ریل کنیکٹر بڑے پیمانے پر دو ریلوں کو جوڑنے کے لیے استعمال ہوتے ہیں۔ یہ ایلومینیم ریل کی لمبائی کو بڑھا سکتا ہے۔ حسب ضرورت قبول کریں۔

4. 4 پی سیز تیزی سے اختتام clamps. فوٹو وولٹک ماڈیول کے بیرونی کنارے پر نصب، یہ 30-40 ملی میٹر موٹائی والے فوٹو وولٹک ماڈیولز کے لیے موزوں ہے۔

5.2 پی سیز ریپڈ مڈ کلیمپس۔ دو فوٹو وولٹک ماڈیولز کے درمیان نصب، کمپیکٹ ڈیزائن مؤثر طریقے سے بوجھ کو منتقل کرتا ہے اور یکساں ماڈیول کی جگہ کو برقرار رکھتا ہے۔

6.2 پی سیز گراؤنڈنگ لگز۔ یہ سولر ماؤنٹنگ سسٹم کے الیکٹریکل گراؤنڈ کنکشن کے لیے استعمال ہوتا ہے۔ یہ پورے فوٹو وولٹک سسٹم کی لائٹنگ پروٹیکشن گراؤنڈنگ سیفٹی کو یقینی بناتا ہے۔

7. چار پی سیز اینڈ کیپس

ریل کے دونوں سروں پر نصب، یہ اینڈ کیپس ڈسٹ پروف، واٹر پروف، اور حفاظتی کام فراہم کرتی ہیں۔ یہ غیر ملکی اشیاء کو ریل میں داخل ہونے سے روکتی ہیں۔ اس طرح سسٹم کی عمر بڑھ جاتی ہے۔

درخواست

ٹائل روف فکسنگ کٹ رہائشی ٹائل کی چھت کے فوٹو وولٹک سسٹم کی تنصیب اور چھوٹے کمرشل بلڈنگ ٹائل روف فوٹو وولٹک پروجیکٹس پر دو سولر فوٹو وولٹک پینلز کو انسٹال اور محفوظ کرنے کے لیے ہے۔

فوائد

1. آسان اور تیز تنصیب

ٹائلڈ/سلیٹ/پِچڈ روف ماؤنٹ کٹ 2 سولر پی وی پینلز صرف چند اجزاء پر مشتمل ہوتے ہیں، جیسے چھت کے کانٹے، سولر ریلز، اور کلیمپ وغیرہ۔ منفرد ریل کراس سیکشن ڈیزائن کلیمپ کو کسی بھی پوزیشن سے منسلک کرنے کی اجازت دیتا ہے۔ یہ تنصیب کی کارکردگی کو نمایاں طور پر بہتر بناتا ہے۔

2. چھت کی حفاظت کرتا ہے اور ٹائل کے نقصان کو روکتا ہے۔

ٹائلوں پر کسی ڈرلنگ یا ویلڈنگ کی ضرورت نہیں ہے۔ یہ چھت کی ٹائلوں کی سالمیت اور واٹر پروفنگ کو مؤثر طریقے سے تحفظ فراہم کرتا ہے۔

3. اعلیٰ معیار کا مواد، پائیدار اور دیرپا

AL6005-T5 ایلومینیم مرکب اور SUS304 سے بنا، یہ اعلی طاقت، بہترین سنکنرن مزاحمت، زنگ کے خلاف مزاحمت پیش کرتا ہے۔ پورے نظام کی عمر 25 سال تک ہوسکتی ہے۔

4. دو طرفہ ایڈجسٹمنٹ، اعلی موافقت

سایڈست ہکس افقی اور عمودی ایڈجسٹمنٹ دونوں پر ایڈجسٹمنٹ کر سکتے ہیں،

5. مکمل کٹ، ایک قدمی حل۔ اس کٹ میں دو سولر پینل لگانے کے لیے درکار تمام لوازمات شامل ہیں۔ کوئی اضافی لوازمات خریدنے کی ضرورت نہیں ہے۔ تنصیب بالکل باکس سے باہر ہے۔

اکثر پوچھے گئے سوالات

Q1۔ کیا میں پی وی بریکٹ ٹائل روف سیٹ 2 ماڈیولز کا مفت نمونہ حاصل کر سکتا ہوں؟

A1۔ جی ہاں، بالکل .عام طور پر، ایگریٹ سولر مفت نمونہ فراہم کرے گا .لیکن فریٹ جمع کیا جاتا ہے۔

Q2. ایگریٹ سولر ماؤنٹنگ بریکٹ، جیسے سولر کارپورٹ کی ترسیل کا وقت کیا ہے؟

A2۔ ڈپازٹ حاصل کرنے کے 10-25 دن بعد۔ یہ آرڈر کی مقدار پر منحصر ہے۔

Q3. آپ کے پاس کیا سند ہے؟

A3۔ ہمارے پاس سی ای، ایس جی ایس اور آئی ایس او سرٹیفیکیشن ہے۔

Q4. پیکنگ کا طریقہ کیا ہے؟

A4۔ pallets کے ساتھ کارٹن

Q5. ادائیگی کی شرائط کیا ہیں؟

A5۔ عام طور پر T/T30% ڈپازٹ، T/T 70% بیلنس شپمنٹ سے پہلے۔
